Blitzschutz und Potentialausgleich für PV-Anlagen in der Steiermark
Die Steiermark ist das blitzreichste Bundesland Österreichs. Was das für Photovoltaik auf Dächern in Graz und Umgebung bedeutet – von der Erdung bis zum Trennungsabstand.
Planung & Beratung
Eine Photovoltaikanlage zieht keine Blitze an – sie verändert aber die elektrische Situation am Dach. Entscheidend sind zwei Fragen: Hat das Gebäude bereits eine äußere Blitzschutzanlage, und lässt sich der erforderliche Trennungsabstand zur PV-Anlage einhalten? Ist kein äußerer Blitzschutz vorhanden, werden die metallischen Gestelle in den Potentialausgleich einbezogen; ist einer vorhanden, muss die Anlage entweder Abstand halten oder blitzstromtragfähig eingebunden werden. Dazu kommt in beiden Fällen der Überspannungsschutz auf DC- und AC-Seite. In der Steiermark ist das kein Randthema: Kein anderes Bundesland verzeichnet so viele Erdblitze.
Warum das Thema in der Steiermark besonders zählt
Die steirische Gewitterlage ist statistisch gut belegt. Der österreichische Blitzortungsdienst ALDIS weist die Steiermark auch für 2025 als blitzreichstes Bundesland aus – rund 11.800 Erdblitze und damit mehr als ein Viertel aller österreichweit gemessenen Einschläge. Bei der Blitzdichte lagen ausgerechnet dicht bebaute und PV-starke Bezirke vorne: Graz-Stadt mit rund 1,23 Einschlägen pro Quadratkilometer, gefolgt von Hartberg-Fürstenfeld (1,19) und Weiz (1,12). Zum Vergleich: Der österreichweite Schnitt lag bei 0,54.
Für den Betrieb einer PV-Anlage heißt das weniger „Angst vor dem Direkteinschlag“ als vielmehr: Überspannungen sind hier häufiger als anderswo. Typische Muster, die wir bei Wartungs- und Reparatureinsätzen sehen:
- Ferneinschläge statt Volltreffer: Die meisten Schäden entstehen durch induzierte Überspannungen aus Einschlägen in der Umgebung – nicht durch einen Treffer ins Dach.
- Wechselrichter und Monitoring zuerst: Betroffen sind meist Elektronik, Kommunikationsmodule und Optimierer, seltener die Module selbst.
- Sommergewitter über der Süd- und Oststeiermark: Die Hauptzugbahnen laufen im Sommer über das Hügelland – dort stehen viele große Stall- und Hallendächer.
- Exponierte Lagen in der Obersteiermark: Freistehende Betriebsgebäude und Höfe in Tallagen ohne Umgebungsbebauung sind stärker exponiert.
- Schleichende Schäden: Nach einem Gewitter fehlt oft nur ein String im Monitoring – der Ertragsverlust fällt erst Wochen später auf.
Die drei Fälle am Dach – und was sie für die Montage bedeuten
Fachlich geregelt wird das Thema in Österreich über die Errichtungsnorm OVE E 8101 (Abschnitt 712 für PV-Stromversorgungssysteme) und die Blitzschutz-Normenreihe ÖVE/ÖNORM EN 62305, insbesondere Teil 3 (baulicher Schutz) und Teil 4 (elektrische und elektronische Systeme). In der Praxis am Dach laufen die Vorgaben auf drei Konstellationen hinaus:
- Gebäude ohne äußere Blitzschutzanlage: Die metallische Unterkonstruktion und die Modulrahmen werden in den Potentialausgleich einbezogen und normgerecht angeschlossen. Überspannungsschutz (SPD Typ 2) auf DC- und AC-Seite ist üblich – gerade bei langen Leitungswegen zwischen Dach und Technikraum.
- Blitzschutzanlage vorhanden, Trennungsabstand einhaltbar: Die PV-Anlage bleibt elektrisch getrennt und wird über Fangeinrichtungen geschützt. Der erforderliche Trennungsabstand s wird nach EN 62305-3 berechnet – er ist kein fixer Zentimeterwert, sondern hängt von Blitzschutzklasse, Ableiteranzahl und Geometrie ab. Für die Montage heißt das: Modulreihen, Schienen und Kabeltrassen müssen planerisch festgelegte Abstände einhalten, auch bei späteren Erweiterungen.
- Blitzschutzanlage vorhanden, Trennungsabstand nicht einhaltbar: Dann wird direkt und blitzstromtragfähig eingebunden – mit entsprechenden Leiterquerschnitten und einem Überspannungsschutz Typ 1 auf der Einspeiseseite. Das ist aufwendiger und sollte vor der Montage feststehen, nicht danach.
Unabhängig vom Fall gilt eine Regel, die direkt in unsere Arbeit fällt: kleine Schleifenflächen. Plus- und Minusleitung eines Strings werden möglichst eng parallel geführt, statt eine große Fläche aufzuspannen – das reduziert induzierte Spannungen deutlich. Wie eine saubere Trassenführung am Dach aussieht, haben wir in unserem Beitrag zur normgerechten DC-Kabelführung beschrieben.
Schnittstellen sauber klären: Montage, Elektro und Absturzsicherung
Blitz- und Überspannungsschutz ist Sache des Elektro- bzw. Blitzschutz-Fachbetriebs – geplant, ausgeführt und geprüft. Als reiner Montagepartner setzen wir die mechanischen Vorgaben am Dach um und sorgen dafür, dass die Elektrotechnik nicht gegen bereits verschraubte Fakten anarbeiten muss. In der Praxis sind es meist dieselben Punkte, die vorab geklärt gehören:
- Bestand aufnehmen: Gibt es Ableitungen, Fangstangen oder eine Ringerdung? Wo liegen sie, und wie alt ist die letzte Prüfdokumentation?
- Belegungsplan abstimmen: Trennungsabstände und Fangstangenpositionen gehören in den Modulbelegungsplan, bevor die Unterkonstruktion gesetzt wird.
- Verbindungsstellen zugänglich halten: Anschlusspunkte am Gestell dürfen später nicht unter Modulreihen oder Ballast verschwinden – sonst wird jede Wiederholungsprüfung zum Rückbau.

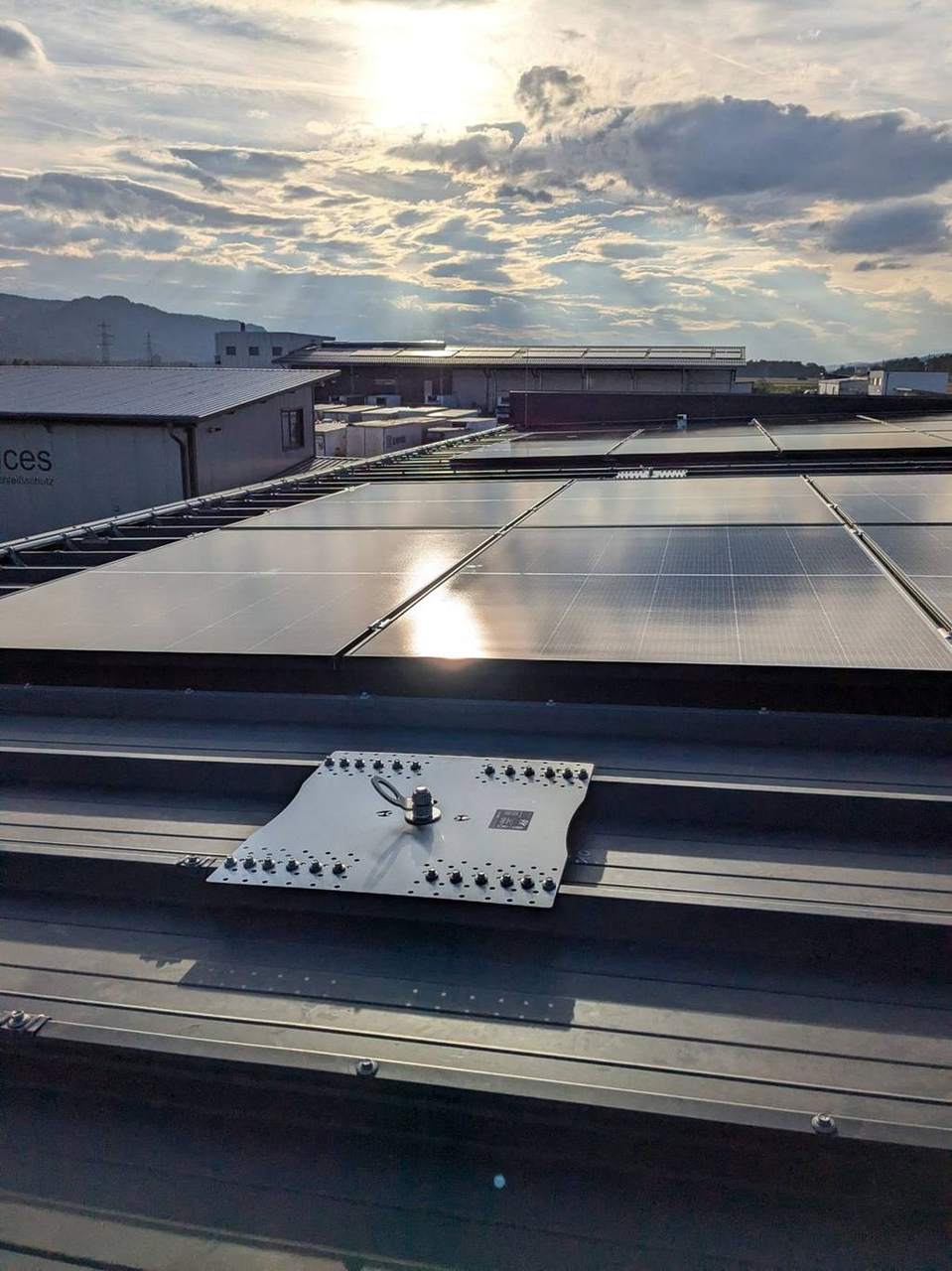

- Absturzsicherung mitdenken: Auch Anschlagpunkte, Seilsysteme und Geländer sind metallisch und leitfähig. Sie gehören in die Betrachtung – ein Argument mehr, PV und Sicherungstechnik gemeinsam zu planen, wie es unsere Leistungen abbilden.
- Prüfintervalle nicht verwechseln: Die wiederkehrende Prüfung der Blitzschutzanlage folgt eigenen Intervallen nach EN 62305-3. Davon getrennt steht die jährliche Überprüfung von Anschlagpunkten und PSAgA-Ausrüstung – siehe Anschlagpunkte montieren und prüfen.
- Dokumentieren: Fotos der Verbindungsstellen vor dem Schließen der Modulreihen ersparen später Diskussionen mit Prüfer und Versicherung.
Wer ein Angebot für eine Anlage in Graz oder der Steiermark bewertet, sollte prüfen, ob Blitz- und Überspannungsschutz überhaupt benannt sind – häufig fehlt die Position, oder sie ist in einer Sammelzeile versteckt. Für Ihr konkretes Dach klären wir die Schnittstellen gern im Vorfeld: Kontakt aufnehmen.
Häufige Fragen
Zieht eine PV-Anlage Blitze an?
Nein. Eine Aufdachanlage erhöht die Höhe des Gebäudes nur geringfügig und zieht keine Blitze an. Sie bringt aber zusätzliche metallische Flächen und lange Leitungen auf das Dach – dadurch ändert sich die Schutzsituation, und Erdung, Potentialausgleich sowie Überspannungsschutz müssen neu betrachtet werden.
Braucht jede PV-Anlage eine äußere Blitzschutzanlage?
Nein. Ob eine äußere Blitzschutzanlage erforderlich ist, ergibt sich aus den baurechtlichen Vorgaben und einer Risikoabschätzung nach ÖVE/ÖNORM EN 62305-2 – etwa bei Versammlungsstätten, exponierten Gebäuden oder hohen Sachwerten. Ist bereits eine Blitzschutzanlage vorhanden, muss die PV-Anlage darauf abgestimmt werden. Die Beurteilung trifft ein Blitzschutz- oder Elektrofachbetrieb.
Wer ist für den Blitzschutz zuständig – Montagebetrieb oder Elektriker?
Planung, Ausführung und Prüfung des Blitz- und Überspannungsschutzes gehören zum Blitzschutz- bzw. Elektrofachbetrieb. Der Montagebetrieb setzt die mechanischen Vorgaben am Dach um: Position der Unterkonstruktion, Einhaltung von Trennungsabständen, saubere Kabelführung mit kleinen Schleifenflächen und die Zugänglichkeit der Verbindungsstellen.
